Como realizar passagens seguras para fiação elétrica em concreto

Em uma laje, a passagem não deve ser tratada como um simples furo para levar um cabo de um ponto a outro. A abertura precisa conversar com o projeto elétrico e com o sistema estrutural. Concreto, armaduras, instalações hidráulicas e outros elementos podem ocupar o mesmo espaço, e uma decisão tomada sem verificação pode gerar retrabalho ou dano permanente.

A tubulação cria uma rota protegida para os condutores. Ela também ajuda a separar a instalação elétrica de umidade, impactos e elementos que poderiam pressionar o isolamento. Quando o caminho é bem definido, a montagem fica mais organizada e futuras intervenções tendem a ser menos invasivas.

A passagem em laje deve ser tratada como uma etapa de engenharia e execução, não como um serviço improvisado de abertura. O ponto de entrada, o diâmetro da passagem, a posição da caixa e a forma de acabamento devem ser definidos antes do início da perfuração.

Qual é a norma para caixa de passagem?

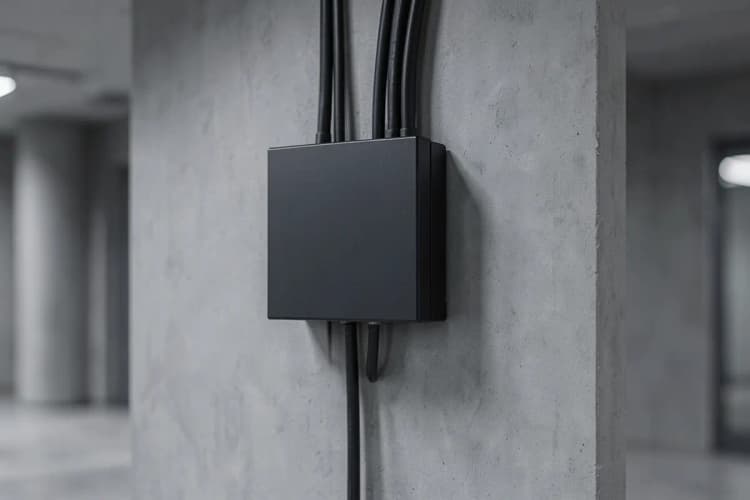

A caixa de passagem deve ser dimensionada para acomodar os condutores, as conexões e o espaço necessário para inspeção, sem apertos que danifiquem o isolamento. Ela também precisa ficar posicionada de modo acessível, protegida contra entrada de água quando estiver em área sujeita à umidade e compatível com o tipo de eletroduto utilizado.

Em infraestruturas externas enterradas, um projeto publicado no PNCP prevê caixas de passagem de concreto ou alvenaria com dimensões de 40x40x40 cm, tampas de concreto e espaçamento de 20 em 20 metros. Esse arranjo é uma referência de execução para aquele projeto, não uma medida universal para toda instalação. A dimensão final deve resultar do projeto, da quantidade de cabos e do ambiente.

A regra mais importante é não esconder emendas dentro da laje ou de trechos inacessíveis. Segundo a Universidade Trisul, as emendas devem ser feitas apenas nas caixas de passagem e ficar bem isoladas. O mesmo princípio aparece no projeto publicado no PNCP, que determina a localização das emendas dentro das caixas de passagem.

Qual é a norma ABNT para fios elétricos?

A ABNT estabelece requisitos para seleção, instalação, proteção e identificação de condutores em instalações elétricas. Na prática, isso envolve usar fios e cabos compatíveis com a tensão do circuito, a corrente prevista, o método de instalação, a temperatura e as condições do local.

A escolha não deve se limitar à espessura aparente do fio. É preciso verificar a seção do condutor, o tipo de isolação, a identificação dos circuitos, a continuidade do aterramento e a compatibilidade entre o cabo e o eletroduto. Também é necessário respeitar as orientações do fabricante e o projeto assinado pelo profissional responsável.

Em uma passagem por concreto, a norma é apenas uma parte da decisão. O projeto estrutural define onde a abertura pode ocorrer, enquanto o projeto elétrico define a rota e os circuitos. Quando existe conflito entre esses documentos, a execução deve ser interrompida até que o responsável técnico resolva a incompatibilidade.

Em áreas internas protegidas, a solução pode ser definida a partir do percurso, do acabamento e da facilidade de acesso. Em lajes, porém, a resistência mecânica da tubulação e a forma como ela atravessa o concreto ganham importância. O eletroduto precisa permanecer íntegro durante a instalação e não pode perder sua seção útil quando a abertura for executada.

Para áreas externas ou enterradas, a escolha deve considerar contato com solo, água, movimentação e risco de impacto. Um projeto publicado no PNCP prevê eletrodutos de PVC com rosca, associados a caixas de passagem de concreto ou alvenaria. A solução adotada deve ser a prevista no projeto de cada obra, porque tipo de solo, proteção e acessibilidade mudam de um local para outro.

Também avalie as curvas. Um trajeto muito sinuoso dificulta a passagem dos cabos e aumenta o risco de danificar o isolamento. Uma rota direta, com caixas posicionadas em pontos estratégicos, costuma facilitar a instalação e a manutenção. O dimensionamento deve deixar espaço interno suficiente para os condutores, sem forçar o puxamento.

Em lajes existentes, não se deve escolher o ponto apenas porque ele é visualmente conveniente. A posição precisa ser compatível com vigas, pilares, armaduras, impermeabilização, instalações embutidas e o uso do pavimento. Quando a passagem exigir corte ou perfuração, o método de execução deve ser definido antes da compra dos materiais.

1. Analise o ambiente e o percurso previsto para identificar um eletroduto compatível.
2. Confira o projeto estrutural e elétrico para eliminar interferências com armaduras e instalações existentes.
3. Selecione caixas, conexões e tubulações que mantenham a continuidade e a proteção do caminho.
4. Verifique se o trajeto permite puxar, substituir e inspecionar os condutores sem esforço excessivo.

Como preparar o local para a passagem?

Comece levantando o projeto e vistoriando a área. Remova acabamentos apenas onde for necessário, delimite a zona de trabalho e confirme a existência de instalações elétricas, hidráulicas, de dados ou de combate a incêndio. Em uma laje estrutural, a posição das armaduras deve ser conhecida por documentação, detector adequado ou avaliação técnica antes da abertura.

Marque o eixo da passagem e os pontos das caixas com precisão. A marcação deve considerar o caminho completo, incluindo entrada, saída, curvas e espaço para acabamento. Também proteja o ambiente contra poeira, fragmentos e água de resfriamento quando o método de perfuração utilizar esse recurso.

A preparação inclui avaliar acesso, iluminação, ventilação, apoio para equipamentos e isolamento da área. Em edifícios ocupados, combine a execução com a rotina do local para impedir circulação sob a área de trabalho e reduzir riscos a pessoas e equipamentos.

Não perfure uma laje apenas porque o ponto parece livre. Uma abertura fora do local planejado pode atravessar uma armadura, encontrar uma tubulação ou obrigar a uma curva que prejudique o puxamento dos cabos.

Quais materiais são necessários?

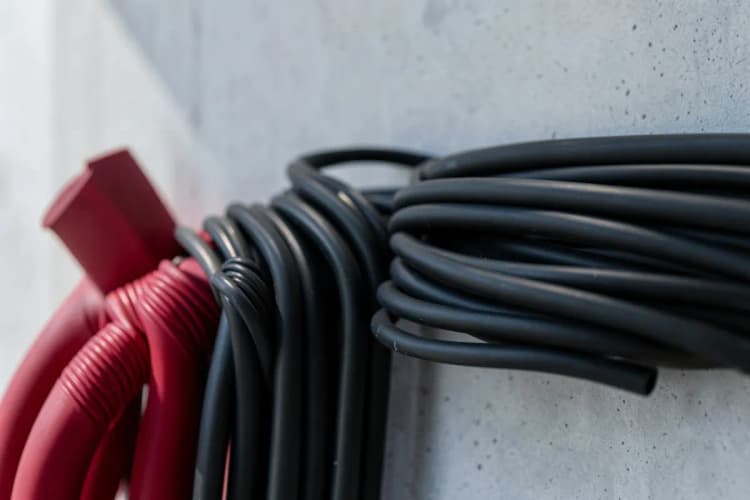

Os materiais básicos incluem eletrodutos compatíveis com o ambiente, caixas de passagem, conexões, buchas, luvas, elementos de fixação, condutores especificados no projeto e materiais para vedação e acabamento. A relação exata depende do circuito, do local e da forma como a tubulação será instalada.

Para a abertura, são necessários equipamentos de perfuração e acessórios apropriados ao concreto, além de recursos para contenção de poeira e fragmentos. O equipamento deve ser compatível com a espessura e a condição da laje. Brocas ou coroas inadequadas podem provocar vibração excessiva, lascamento e perda de controle.

Também separe instrumentos de medição, itens de sinalização e equipamentos de proteção individual. Luvas, proteção ocular, proteção auditiva, calçado adequado e controle de partículas fazem parte da preparação, não são acessórios dispensáveis.

Se o eletroduto aflorar em uma área de envelope de concreto, a norma da PETROBRAS mencionada em publicação do Scribd prevê que a extremidade livre fique 300 mm acima do piso acabado e receba luva roscada. Essa medida pertence à condição normativa citada e deve ser aplicada somente quando o projeto e a especificação correspondente forem pertinentes.

Como realizar a instalação da fiação?

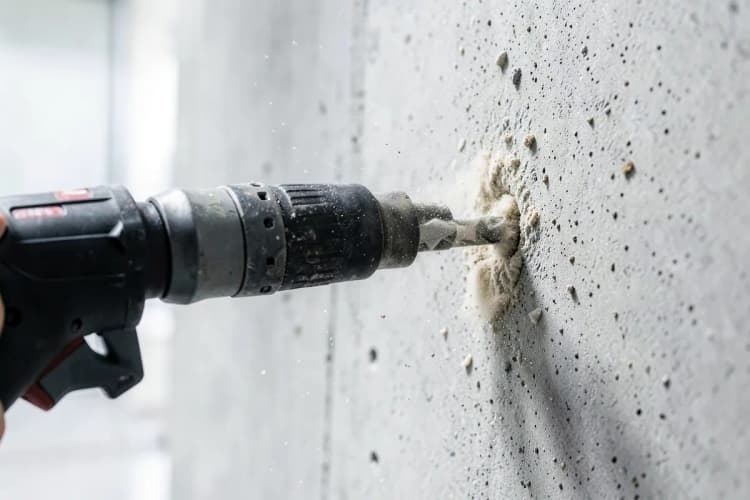

Depois de preparar o local, execute a abertura com avanço controlado e sem golpes que possam transmitir vibração desnecessária à laje. Remova rebarbas, limpe o interior e confira se o percurso mantém a seção útil do eletroduto. Qualquer sinal de armadura atingida ou elemento inesperado exige paralisação e avaliação técnica.

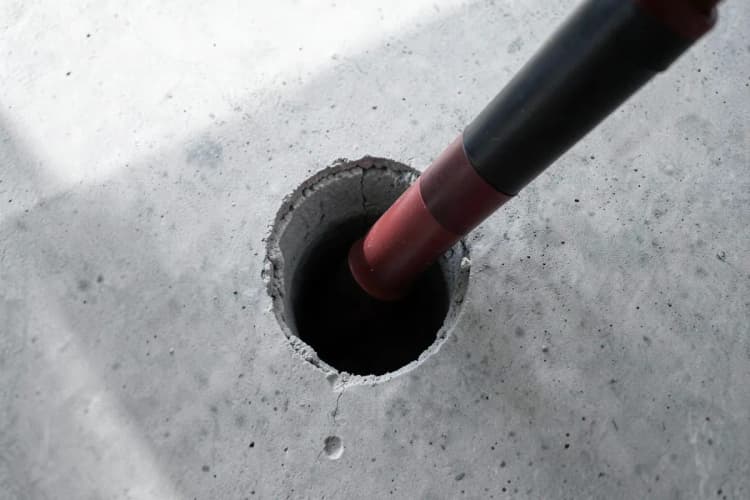

Instale o eletroduto mantendo alinhamento, fixação e proteção nas extremidades. As conexões devem ficar firmes, sem degraus internos que possam raspar o isolamento dos cabos. Quando houver mudança de direção, prefira uma geometria que permita o puxamento sem trancos.

Passe uma guia adequada e, depois, os condutores previstos no projeto. Puxe de forma gradual, evitando torção, esmagamento e força concentrada em um único fio. Deixe as pontas organizadas dentro das caixas e identifique os circuitos para facilitar testes e manutenção.

Faça as emendas somente dentro das caixas de passagem e isole-as corretamente, conforme a diretriz de execução divulgada pela Universidade Trisul. Nunca use o interior da laje como local para conexão escondida. Antes do fechamento, fotografe o percurso, confira a continuidade e registre alterações feitas durante a obra.

1. Isole a área e proteja pessoas, acabamentos e equipamentos próximos.
2. Marque o eixo da passagem e os pontos das caixas conforme os projetos.
3. Inspecione a região para localizar armaduras e instalações que possam ser atingidas.
4. Execute a perfuração com controle de vibração, poeira, fragmentos e profundidade.
5. Limpe a abertura e elimine arestas que possam danificar o eletroduto ou os condutores.
6. Instale o eletroduto, as conexões e as caixas, mantendo o percurso firme e acessível.
7. Passe a guia e os condutores sem torcer, esmagar ou forçar o isolamento.
8. Concentre as emendas nas caixas, isole-as e organize as sobras de condutor.
9. Teste a instalação, registre o trajeto e só então faça o acabamento.

Como evitar danos à fiação?

Evite puxar os condutores por uma tubulação com rebarbas, curvas fechadas ou conexões desalinhadas. Antes da passagem, examine o interior do eletroduto e confirme que não há água, resíduos ou partes cortantes. Durante o puxamento, interrompa o esforço se o cabo travar, em vez de aumentar a força.

Proteja as extremidades contra umidade e impacto até a conclusão do acabamento. Não deixe cabos expostos sobre a laje, prensados por materiais de obra ou submetidos a dobras incompatíveis com o fabricante. A identificação de cada circuito deve permanecer legível dentro da caixa.

As emendas devem ficar isoladas e acessíveis dentro das caixas de passagem. Essa organização reduz a chance de aquecimento localizado, contato acidental e perda de continuidade. Também permite que uma falha seja investigada sem quebrar novamente a laje.

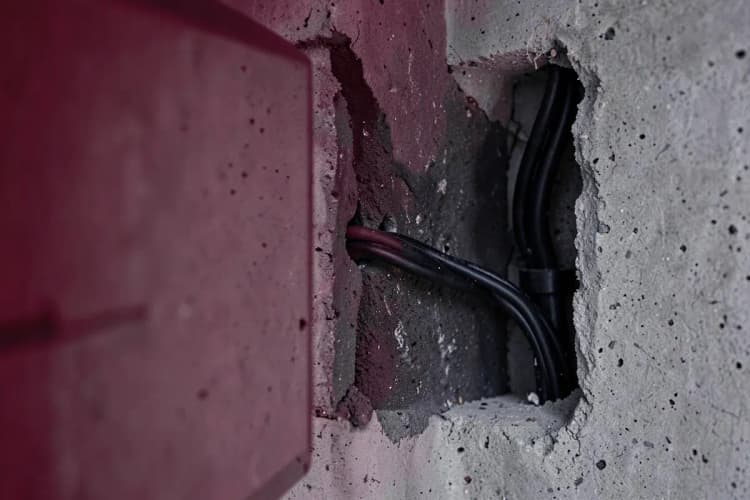

Quando houver passagem em área molhada ou externa, a vedação precisa ser compatível com o ambiente e não pode impedir a manutenção necessária. O acabamento deve proteger a abertura sem transformar a caixa em um ponto permanentemente inacessível.

Quais são os riscos de uma instalação inadequada?

O primeiro risco é estrutural. Uma perfuração que atinge armaduras ou remove concreto em região sensível pode reduzir a capacidade do elemento. O segundo é elétrico: isolamento ferido, emenda escondida, aquecimento e contato com umidade podem provocar choque, curto-circuito ou incêndio.

Há também riscos de infiltração. Uma abertura mal vedada pode conduzir água para o interior da laje e atingir ambientes inferiores. Em áreas externas, a entrada de água e sujeira acelera a deterioração da tubulação e dificulta o diagnóstico de falhas.

A manutenção se torna mais cara quando as caixas são cobertas, os cabos não são identificados ou o trajeto não é documentado. Um erro pequeno na execução pode obrigar a remover acabamento, interromper o uso do ambiente e refazer a passagem.

Se a perfuração revelar armadura, fissura, tubulação ou qualquer condição não prevista, pare o serviço e encaminhe a decisão ao profissional responsável. Prosseguir sem avaliação transforma uma incerteza localizada em um risco maior para a edificação e para os usuários.

1. Inspecione o eletroduto antes de passar os condutores.
2. Proteja as extremidades contra água, impacto e entrada de resíduos.
3. Puxe os cabos gradualmente e pare se houver travamento ou resistência anormal.
4. Verifique o isolamento, a identificação e a organização dos condutores dentro das caixas.
5. Confira a vedação, a acessibilidade e a documentação do percurso antes de fechar o acabamento.

Mantenha um registro do trajeto com fotos, croquis e identificação dos circuitos. Esse cuidado é especialmente útil em lajes que receberão novos revestimentos, equipamentos ou outras instalações. A documentação reduz a necessidade de perfurações exploratórias no futuro.

Durante a inspeção, observe tampas deslocadas, caixas obstruídas, sinais de infiltração, odor de aquecimento, descoloração e dificuldade para acessar os condutores. Uma caixa que deixou de ser acessível deve ser corrigida antes que uma falha exija intervenção urgente.

Teste a instalação por profissional habilitado quando houver alteração de carga, troca de equipamento ou suspeita de falha. Não puxe um cabo antigo sem confirmar que o eletroduto está livre e que a substituição não afetará outros circuitos.

Em redes externas enterradas, o projeto publicado no PNCP adota caixas com espaçamento de 20 em 20 metros, o que favorece o acesso ao percurso previsto naquele caso. A manutenção real deve seguir o projeto instalado e preservar a função de cada caixa.

Contratos de manutenção preventiva e corretiva podem ser considerados quando o imóvel possui muitas passagens, áreas de difícil acesso ou necessidade de acompanhamento recorrente. A Perfura Top atua também com esse tipo de manutenção, além de serviços de corte e perfuração em concreto.

1. Atualize o registro do trajeto sempre que houver alteração na instalação.
2. Inspecione caixas, tampas, vedação e sinais de aquecimento ou umidade.
3. Teste os circuitos quando houver mudança de carga ou suspeita de falha.
4. Corrija obstruções e preserve o acesso às emendas e aos condutores.
5. Solicite avaliação técnica antes de abrir novamente a laje ou alterar a rota.

Faça uma conferência final do trajeto, das caixas, das conexões e da identificação dos condutores. Verifique se as emendas estão acessíveis, se a tubulação está protegida e se não ficou nenhum ponto aberto sujeito à entrada de água ou resíduos.

Depois, realize os testes previstos para o circuito e registre os resultados. A documentação deve indicar por onde a tubulação passa, onde estão as caixas e quais circuitos percorrem aquele caminho. Fotos antes do fechamento ajudam, mas não substituem uma representação organizada do trajeto.

Somente após essa validação o acabamento deve ser concluído. Fechar a abertura antes da inspeção pode esconder um eletroduto esmagado, uma conexão frouxa ou uma infiltração que se manifestará mais tarde. Em lajes, corrigir nessa fase costuma ser mais simples do que quebrar o revestimento depois.

Se ainda houver dúvida sobre o ponto de perfuração, a Perfura Top pode avaliar demandas de furos e cortes em concreto com profissionais qualificados, atendendo projetos na Capital, em Metrópoles e no Litoral de São Paulo, além de Botucatu, Bauru e regiões do estado. O encaminhamento adequado é apresentar plantas, fotos, medidas do local e a finalidade da passagem para que o serviço seja analisado com segurança.

1. Revise o trajeto executado e confirme a posição das caixas.
2. Teste os circuitos e registre as verificações realizadas.
3. Fotografe e documente a instalação antes do fechamento.
4. Corrija falhas de proteção, vedação, identificação ou acessibilidade.
5. Libere o acabamento somente após a validação técnica da passagem.
