Como realizar furos em concreto para sistemas de drenagem

Furos em concreto para drenagem exigem mais do que atravessar uma laje: é preciso preservar a estrutura, conduzir a água e evitar infiltrações futuras.

Resposta rápida

Para executar furos em concreto ligados a sistemas de drenagem, identifique o caminho da água, confirme a posição de armaduras e instalações, marque o ponto, use broca adequada e controle a perfuração sem comprometer a laje. A abertura deve se integrar a tubos, caixas, poços ou camadas drenantes, com vedação e limpeza ao final. Em estruturas existentes, a avaliação de um profissional qualificado é a decisão mais segura, especialmente quando o furo atravessa uma laje, viga ou região próxima a apoios.

Resumo

• Planeje o trajeto da água antes de escolher o diâmetro e a posição da abertura.
• Verifique armaduras, tubulações, impermeabilização e interferências antes de perfurar.
• Use ferramenta compatível com o concreto e mantenha controle sobre poeira, água, vibração e resíduos.
• Integre o furo ao sistema com caimento, proteção contra entupimento, vedação e acesso para inspeção.
• Quando a abertura atingir uma laje estrutural, peça avaliação técnica e prefira execução controlada.

O que são furos em concreto?

Furos em concreto são aberturas executadas de maneira controlada em lajes, paredes, blocos, anéis ou outros elementos, geralmente para permitir a passagem de água, tubos, grelhas, ralos ou conexões. Em drenagem, o furo só cumpre sua função quando está alinhado ao projeto e protegido contra infiltração, desagregação e obstrução.

A abertura pode ser pequena, como uma passagem para um dreno, ou fazer parte de uma solução mais ampla, como um poço de infiltração, uma caixa de passagem ou a ligação entre um ralo e uma tubulação. O método depende da espessura, da resistência e do estado do concreto, além da presença de armaduras e instalações embutidas.

Não se deve confundir um furo isolado com um sistema de drenagem. O sistema inclui a origem da água, o caminho de escoamento, o ponto de descarga ou infiltração, a proteção contra partículas e os meios de inspeção. Um furo bem executado no lugar errado apenas cria uma passagem para a umidade, sem resolver a causa do problema.

Em poços de infiltração, um estudo publicado pela SciELO descreve o uso de furos nas paredes de anéis de concreto para distribuir melhor a água no solo, com brita externa e pré-filtro de geotêxtil. O exemplo mostra que a abertura precisa ser pensada junto do material envolvente e do comportamento do terreno, não como uma operação independente.

Por que realizar furos em concreto para drenagem?

A perfuração é realizada para criar ou adaptar caminhos de escoamento, reduzir pontos de acúmulo e conectar componentes que retiram água da laje ou do terreno. O benefício depende do dimensionamento e da continuidade do sistema, não apenas da existência da abertura.

Em uma laje, a água pode ficar retida por falta de caimento, falha de impermeabilização, ralo mal posicionado ou obstrução. Um furo pode permitir a passagem até uma tubulação ou caixa, mas não corrige sozinho uma superfície que conduz água para o lado errado. Por isso, o diagnóstico vem antes da ferramenta.

A drenagem também precisa prever inspeção. A UFVJM explica que poços de visita e caixas de passagem são usados em mudanças de direção, declividade e diâmetro, além de permitirem inspeção e limpeza. Em uma obra residencial, essa lógica ajuda a evitar trechos inacessíveis, nos quais qualquer entupimento exige quebrar o concreto novamente.

Em aplicações rodoviárias e subsuperficiais, tubos drenantes podem ser perfurados em toda a superfície, conforme especificações técnicas divulgadas pelo Scribd. A ideia central é permitir a entrada da água ao redor do tubo, mas a abertura deve ser compatível com o envoltório, o filtro e o solo. Em uma laje, a solução equivalente pode exigir ralo, tubo, tela, geotêxtil ou caixa, conforme o caso.

Quando o furo atravessa elemento estrutural, a prioridade é preservar a capacidade resistente e a estanqueidade. A perfuração deve ser tratada como uma intervenção técnica: mapear a área, definir o método e controlar a execução para que a drenagem não crie um problema estrutural ou de infiltração.

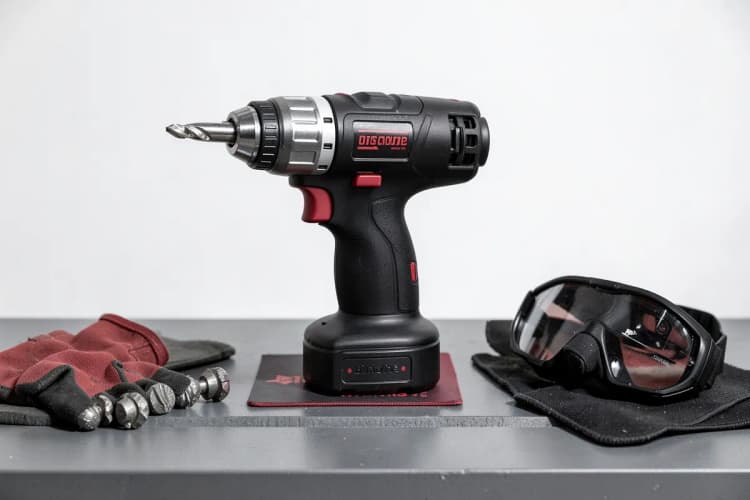

Quais ferramentas são necessárias?

A seleção depende da dureza e da espessura do concreto, do diâmetro necessário, da posição do furo e do nível de controle exigido. Para uma laje, ferramenta e acessório devem reduzir vibração, manter o eixo e permitir uma borda limpa.

Furadeira de impacto

A furadeira de impacto pode atender perfurações pontuais em concreto, sobretudo quando o diâmetro é moderado e o acesso é simples. Ela deve ter potência compatível com o material, empunhadura firme e controle de velocidade. O impacto facilita a fragmentação, mas também pode transmitir vibração à laje e soltar revestimentos próximos.

Antes de iniciar, confira se a ferramenta aceita a broca escolhida e se há espaço para trabalhar com segurança. Em uma abertura ligada à drenagem, o controle do eixo é tão importante quanto a força: um furo inclinado pode dificultar a conexão, criar retenção de água e comprometer a vedação.

Quando a espessura, o diâmetro ou a sensibilidade da estrutura tornam o impacto inadequado, a decisão deve migrar para um método profissional de perfuração controlada. O objetivo é obter a abertura necessária com menor agressão ao concreto ao redor.

Brocas para concreto

A broca deve ser própria para concreto e compatível com a ferramenta. Escolha o comprimento para atravessar apenas o trecho previsto, sem avançar de forma desnecessária para o outro lado da laje. O diâmetro deve considerar a peça que passará pelo furo, a folga de instalação e o material de vedação.

Brocas gastas aquecem, perdem alinhamento e exigem mais pressão. Isso aumenta o risco de lascamento na face oposta. Faça pausas para retirar o pó, observe a evolução da abertura e substitua o acessório quando ele deixar de cortar com estabilidade.

Em tubos drenantes, a dimensão das aberturas precisa conversar com o material ao redor. A Adasa cita recomendação do DNIT de que a abertura dos furos em tubos drenantes varie conforme a granulometria do envoltório, entre 0,6 mm e 10,0 mm. Essa referência não deve ser transferida automaticamente para uma laje, mas reforça que tamanho e filtragem são decisões de sistema.

Equipamentos de segurança

Use óculos de proteção, proteção respiratória adequada para poeira mineral, protetor auditivo, luvas compatíveis com a atividade e calçado de segurança. Isole a área abaixo da laje quando houver risco de queda de fragmentos e mantenha pessoas afastadas do eixo de perfuração.

A proteção não elimina a necessidade de controlar água, cabos e mangueiras. Organize o entorno para que ninguém tropece e para que a ferramenta permaneça firme. Se houver perfuração com água, proteja instalações elétricas e conduza o efluente para não espalhar lama por ambientes acabados.

Também avalie o trabalho em altura, o acesso ao ponto e a estabilidade da plataforma. Uma posição desconfortável leva o operador a forçar a ferramenta, exatamente quando deveria reduzir pressão e corrigir o alinhamento.

Como planejar a perfuração?

Planeje a perfuração a partir do caminho completo da água: origem, abertura, tubo ou camada drenante, ponto de inspeção e destino. Antes de marcar, confirme que o ponto não interfere em armaduras, instalações, impermeabilização ou elementos que recebem carga.

Identificação do local

Comece observando onde a água se acumula e em que direção ela naturalmente tenta se mover. Verifique ralos existentes, juntas, paredes, bordas, pilares, vigas e pontos de descida. Registre também sinais de infiltração, eflorescência, fissuras e desprendimento de revestimento.

Em projetos de drenagem, as cotas e o alinhamento orientam a execução da vala e dos componentes. O DNIT estabelece, para drenos subterrâneos, que as valas sejam escavadas conforme largura, alinhamento e cotas do projeto. Na laje, o princípio é semelhante: a posição do furo precisa respeitar o desenho e a geometria do conjunto.

Procure instalações ocultas com métodos apropriados e consulte plantas, quando existirem. Nunca presuma que a área está vazia porque não há sinais visíveis. Em lajes, a armadura pode estar coberta por concreto e uma tubulação pode passar por um percurso inesperado. A dúvida sobre a estrutura deve interromper a execução até haver avaliação.

Marcação do ponto de furo

Marque o centro da abertura e confira o eixo em relação ao tubo ou acessório que será instalado. Use referência fixa, prumo e nível para transferir a posição entre as faces, quando o acesso permitir. Deixe espaço para ferramenta, conexão e vedação, sem aproximar o furo de bordas ou apoios sem análise técnica.

Faça uma verificação final do sentido de escoamento. O furo pode estar perfeitamente alinhado com o tubo e ainda assim ficar em uma cota que favorece água parada. A marcação deve considerar caimento, espessura, acabamento e a possibilidade de remover sedimentos.

Em tubos de concreto sujeitos a esforços e recobrimento, a classe do material é definida conforme as solicitações. A Prefeitura de Belo Horizonte relaciona esse critério à ABNT NBR 9794. Para uma intervenção em laje, isso reforça a importância de não decidir a abertura apenas pela aparência ou pela facilidade de acesso.

1. Inspecione a origem do acúmulo e trace o caminho da água até a descarga ou infiltração.
2. Consulte plantas e investigue armaduras, tubulações, impermeabilização e elementos estruturais.
3. Defina o diâmetro, o caimento, o acabamento e o acesso necessário para manutenção.
4. Marque o centro do furo usando referências estáveis e confira o alinhamento com o componente de drenagem.
5. Interrompa o planejamento e solicite avaliação técnica se houver dúvida sobre a segurança da laje.

Qual o passo a passo para furar concreto?

Para furar concreto com finalidade de drenagem, prepare a área, fixe a ferramenta, execute a abertura gradualmente e finalize removendo resíduos, verificando o encaixe e vedando a passagem. Em lajes estruturais, esse procedimento deve ser adaptado por profissional qualificado.

Preparação do local

Retire objetos próximos, cubra superfícies sensíveis e delimite a área de trabalho. Confirme novamente o ponto marcado, o sentido do tubo e o local para acomodar poeira, água e fragmentos. Se o furo atravessar a laje, proteja o ambiente inferior e mantenha comunicação com quem estiver abaixo.

Instale a ferramenta de modo que o operador possa manter o corpo equilibrado. Ajuste a broca, confira o aperto e deixe o cabo ou a mangueira fora da zona de passagem. A preparação parece simples, mas reduz os movimentos bruscos que mais prejudicam a borda do furo.

Quando houver impermeabilização, defina como ela será recomposta depois. Abrir o concreto e deixar a camada impermeável interrompida é trocar um problema de drenagem por um caminho de infiltração.

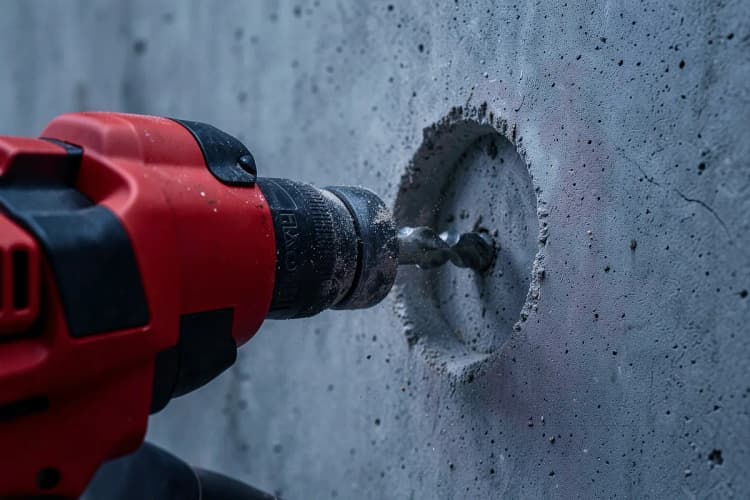

Execução do furo

Posicione a broca no centro marcado e inicie com pressão moderada, mantendo o eixo. Avance gradualmente, retirando o pó para enxergar a marca e controlar o calor. Não force a ferramenta quando ela vibrar, travar ou mudar de som: pare, desligue e investigue a causa.

Ao se aproximar da face oposta, reduza a pressão para diminuir o lascamento. Se a abertura for passante, combine a proteção dos dois lados e remova fragmentos sem alavancar a borda. Se aparecer armadura, tubulação ou um vazio inesperado, interrompa a operação e reavalie a solução.

Depois de abrir o concreto, compare a passagem com o tubo, luva ou conexão. A folga deve permitir instalação e vedação sem exigir golpes que ampliem a abertura. Se o sistema usar camada filtrante, mantenha a sequência prevista para impedir que finos entupam o caminho da água.

Finalização e limpeza

Aspire ou recolha o pó e os fragmentos, sem empurrá-los para dentro do tubo. Limpe as faces da abertura e remova partes soltas. A limpeza permite identificar fissuras, falhas de aderência e uma borda irregular antes da instalação definitiva.

Instale o componente de drenagem, confira o alinhamento e faça a vedação com material compatível com concreto e umidade. Reconstitua a impermeabilização ao redor da passagem e conduza a água de teste para um ponto seguro, sem saturar o ambiente inferior.

A destinação dos resíduos também faz parte do serviço. Lama, pó de cimento e fragmentos não devem ser lançados em ralos ou redes sem controle, pois podem endurecer e formar outra obstrução. Registre a posição final do furo para facilitar futuras inspeções e manutenções.

1. Isole a área e proteja as faces superior e inferior da laje.
2. Ajuste a ferramenta, instale a broca e confirme o alinhamento com a marcação.
3. Inicie a perfuração com pressão moderada e avance retirando poeira e fragmentos.
4. Reduza a pressão ao se aproximar da face oposta e pare diante de qualquer interferência.
5. Limpe a abertura, instale o componente, vede a passagem e recomponha a impermeabilização.
6. Teste o escoamento, recolha os resíduos e registre a localização para manutenção.

Quais cuidados tomar durante a perfuração?

Os principais cuidados são preservar a estrutura, controlar poeira e vibração, impedir danos a instalações e evitar que a nova passagem permita infiltrações. A operação deve ser interrompida diante de armadura, cabos, tubulação, concreto deteriorado ou comportamento anormal da ferramenta.

Não perfure próximo de pilares, vigas, bordas e apoios sem entender a função estrutural da região. Uma abertura altera a continuidade do concreto e pode cortar armaduras. Mesmo que o furo pareça pequeno, a combinação de posição, profundidade e carga da laje precisa ser avaliada.

Controle a energia aplicada. Impacto excessivo pode provocar trincas radiais, desplacamento e danos no revestimento do lado oposto. A água usada para reduzir poeira também exige cuidado: ela pode carregar partículas para dentro de juntas, instalações ou áreas acabadas.

Observe o concreto enquanto trabalha. Fissuras antigas, corrosão aparente, vazios e infiltração ativa são sinais para parar e investigar. Não tente esconder um problema estrutural com argamassa ou selante antes de descobrir sua causa.

Em obras de drenagem com tubos e berços de concreto, as exigências técnicas são relevantes. O DNIT indica tubos conforme a ABNT NBR 8890 e berços conforme as ABNT NBR 6118 e ABNT NBR 12655. Na mesma especificação, o concreto dos berços deve alcançar resistência característica mínima à compressão de 20 MPa aos 28 dias. Esses requisitos mostram por que uma adaptação em concreto deve respeitar projeto, material e execução, em vez de improvisar no canteiro.

Mantenha a área sinalizada até a cura ou estabilização dos materiais aplicados. Depois, verifique se não ficou uma quina cortante, se o tubo está apoiado e se a vedação acompanha a movimentação esperada do conjunto.

1. Desligue ou afaste fontes de energia e mantenha a área inferior protegida.
2. Monitore vibração, ruído, calor, fissuras e presença de armaduras durante o avanço.
3. Pare imediatamente ao encontrar interferência ou deterioração não prevista.
4. Controle a água de perfuração e impeça que lama alcance ralos ou instalações.
5. Inspecione a abertura e corrija bordas, apoio, vedação e impermeabilização antes de liberar a área.

Como garantir a eficiência do sistema de drenagem?

Garanta a eficiência conectando o furo a um sistema contínuo, com caimento adequado, filtragem, proteção contra obstrução, vedação e acesso para inspeção. Depois da execução, teste o escoamento e acompanhe o comportamento após chuvas.

Comece pelo desempenho esperado. A água deve sair da área crítica, chegar ao destino previsto e não retornar por pressão, capilaridade ou transbordamento. Um tubo com boa vazão não resolve uma descarga subdimensionada; da mesma forma, um furo limpo perde função se o envoltório carregar finos para dentro da passagem.

Use caixas de passagem e pontos de inspeção onde houver mudanças de direção, declividade ou diâmetro. Essa prática facilita a limpeza e reduz a necessidade de novas quebras. Em poços de infiltração, combine as aberturas com brita externa e pré-filtro quando o projeto exigir, preservando a capacidade de infiltração sem permitir entrada excessiva de partículas.

Dimensione a filtragem conforme o solo e o material envolvente. A recomendação divulgada pela Adasa, baseada em orientação do DNIT, relaciona a abertura dos furos drenantes à granulometria do envoltório, com faixa entre 0,6 mm e 10,0 mm. A medida deve ser entendida como parâmetro técnico para o sistema correspondente, e não como regra automática para qualquer laje.

Confirme a compatibilidade dos tubos e conexões com a carga e o recobrimento. A ABTC informa que a ABNT NBR 15645 trata da execução de obras de esgoto sanitário e drenagem de água pluvial com tubos e aduelas de concreto. O IBRACON também destaca a execução com tubos circulares de concreto em conformidade com a ABNT NBR 8890:2020.

Na etapa final, faça um teste controlado, observe vazamentos e confira se a água chega ao ponto de saída sem acumular. Inspecione a região depois de chuvas e mantenha uma rotina de limpeza. Se houver retorno, mau cheiro, umidade persistente ou queda de vazão, investigue a causa antes de ampliar o furo.

A Perfura Top atua com corte e perfuração de concreto, incluindo intervenções em lajes e vigas, com profissionais qualificados e atendimento presencial em Metrópoles, Litoral e Capital de São Paulo, além de Botucatu, Bauru e regiões do estado. Para uma abertura ligada à drenagem, o próximo passo é reunir fotos, medidas, acesso ao local e informações sobre o problema, para solicitar um orçamento pelo formulário online.

1. Conecte o furo ao tubo, caixa ou camada drenante prevista no projeto.
2. Garanta caimento, apoio, filtragem e proteção contra entrada de partículas.
3. Instale pontos de inspeção em mudanças de direção, declividade e diâmetro.
4. Vede a passagem e recomponha a impermeabilização ao redor da abertura.
5. Faça um teste controlado, observe o escoamento e programe inspeções após chuvas.

• Drenar água acumulada em uma laje residencial → Identifique a origem do acúmulo, confira o caimento e conecte o furo a um ralo ou tubo com vedação e impermeabilização recompostas.
• Criar passagem para um tubo em região estrutural → Interrompa a execução improvisada e solicite avaliação técnica para definir posição, método e proteção da armadura.
• Melhorar a infiltração em um poço de concreto → Planeje os furos junto do envoltório drenante, da brita e da filtragem, considerando o solo e a manutenção.
• Reduzir entupimentos em uma rede de drenagem → Inclua caixas de passagem nos pontos acessíveis e mantenha o sistema com filtragem, limpeza e inspeção periódica.
